절연형 플라이백 컨버터 회로 설계

그럼, 실제로 절연형 플라이백 컨버터 설계에 들어가겠습니다.

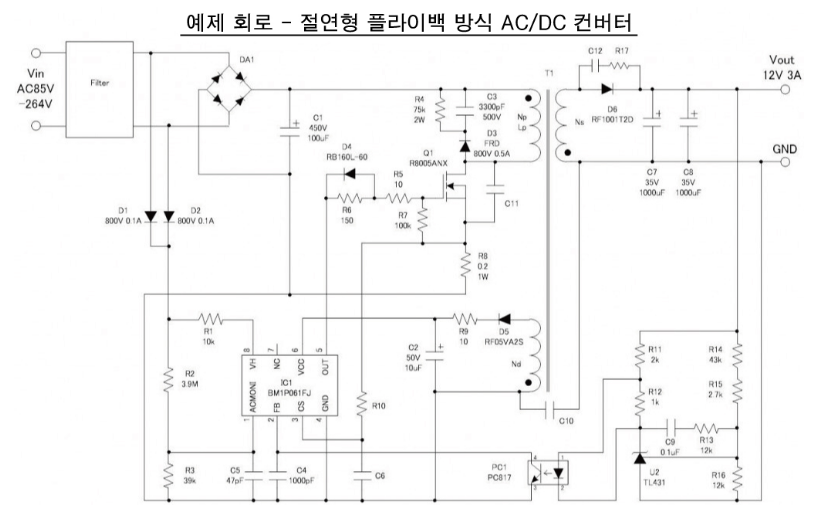

먼저, 예제용으로 선택한 제어 IC AC/DC용 PWM 컨트롤러 IC」를 사용한 회로도를 하기에 게재하였습니다.

이제부터는, 이 회로에 필요한 부품 선정 및 각 부분의 정수 계산 방법에 대해 설명하겠습니다.

이 회로는 앞서 결정한 「예제로서의 전원 사양」을 만족하도록 설계되어 있습니다.

예제로서의 전원 사양

입력전압 : 85~264VAC
출력 : 12VDC±5% / 3A 36W
출력 리플 전압 : 200mVp-p
절연 내압 : 1차 – 2차간 3kVAC
동작온도 범위 : 0~50℃
효율 : 80% 이상
무부하 시 입력전력 : 0.1W 이하

입력전압은 필터를 통해, 전파 정류기 DA1과 C1에 의해 정류 및 평활화됩니다.

이렇게 정류된 DC 고전압은 트랜스 T1에 입력되어, 스위칭 트랜지스터 Q1을 통해 스위칭됩니다.

트랜스 T1의 2차측인 출력은 포토 커플러를 통해 절연되어, AC/DC 컨버터용 IC의 IC1로 피드백됩니다.
이 피드백 루프에 의해 스위칭 트랜지스터 Q1이 제어되어, 출력은 안정화됩니다. 이것이 이 회로의 대략적인 구성입니다.

그 밖의 부품이나 회로에 대해서는 다음 편에서 설명하겠습니다.

키 포인트
・이 회로를 바탕으로 부품 정수의 계산 및 선택 포인트 등을 설명하고자 한다.
